Лифтовой Кабель
01020304

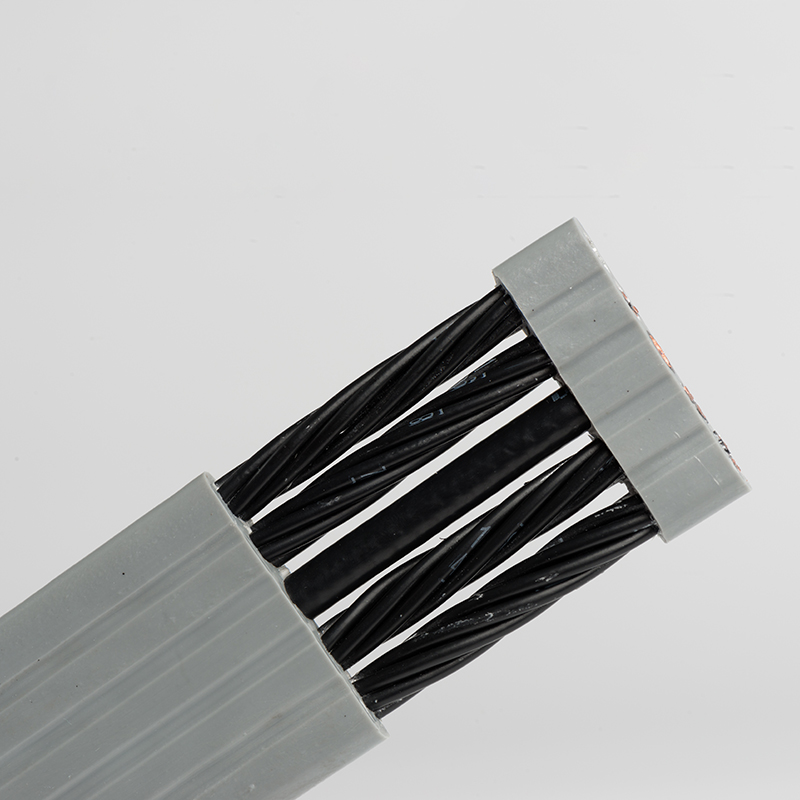

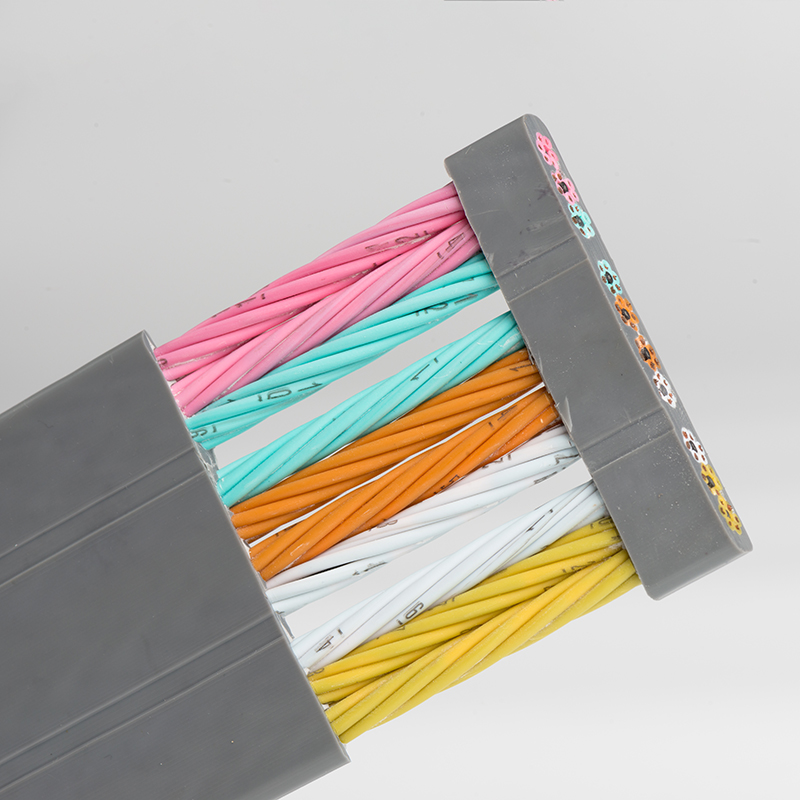

Гибкий Многожильный Многопарный Щит Скрутки CAT5A Лифта Плоский Кабель Путешествия
ПРИМЕНЕНИЕ
Эти плоские кабели можно использовать для декоративных систем на погрузочно-разгрузочном оборудовании, например, на мостовых кранах,
Они также могут использоваться в качестве силовых и контрольных кабелей для грузовых или пилотируемых лифтов.
Они предназначены для использования внутри и вне помещений при температуре окружающей среды до -25°C.
Стандарт
HD 359 S2,IEC 227 Часть 6, EN 50214

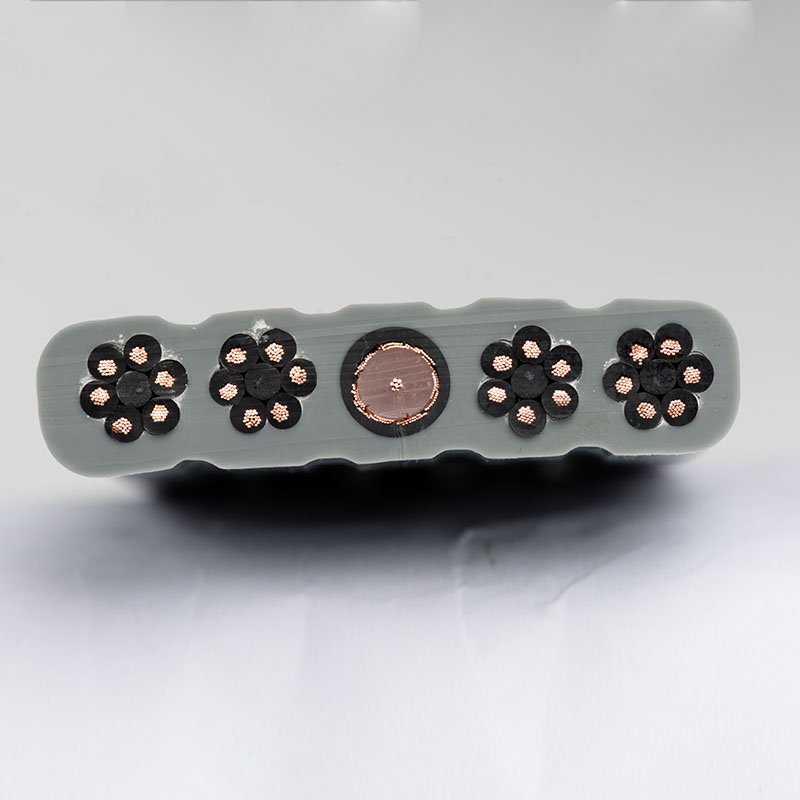

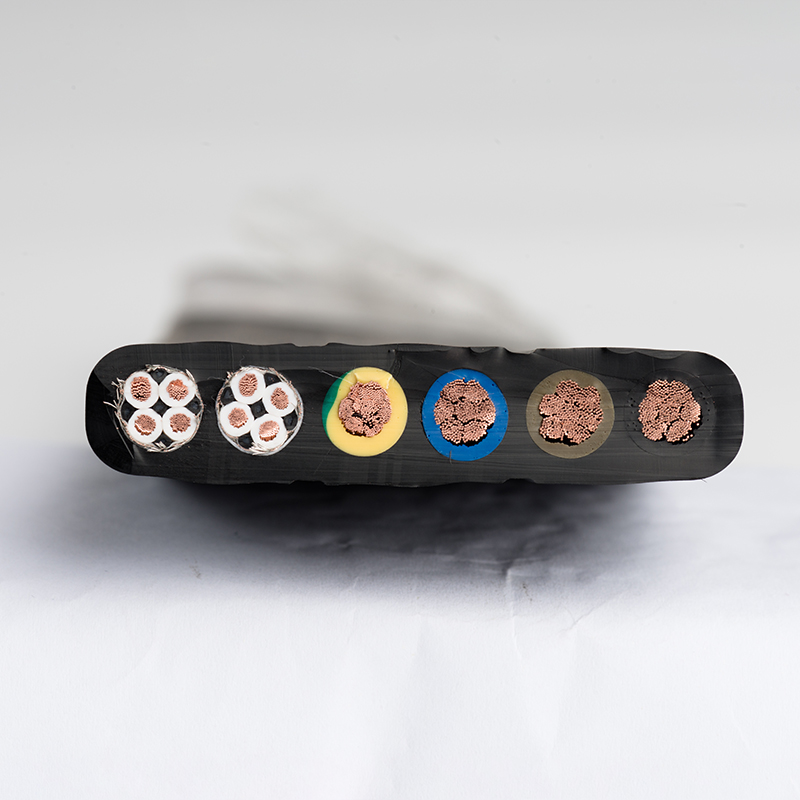

Конструкция Кабеля
1. Проводник: Гибкая голая медь класса 6 или луженая медь
2. Изоляция: Специальная резиновая смесь/NBR-PVC /PE /по запросу
3. Экран: Луженая медная оплетка / алюминиевая фольга / по запросу (опционально)
4. Оболочка: Специальная резиновая смесь/ NBR-PVC /PUR(TPU)/ по запросу
5. Усиление: стальная проволока (опционально)
6. Твист: группа скручена
7. Цвет: черный, желтый, серый, или по запросу
ТЕХНИЧЕСКАЯ ДАТА
| Тип | Проводник | Проводник | Общий Диаметр |
| Секция(мм2) | Конструкция(мм2) | Dia.(мм) | |
| TVVB | 20×0.75 | 30/0.18 | 29.9×9.0 |
| TVVB | 20×0.75 | 30/0.18 | 30.5×9.1 |
| TVVBG | 2×1.0+TV(SYV75-4) | 7/0.24+50/0.16 | 15.8×7.6 |
| TVVB | 20×0.75+(2×2)×0.75 | 30/0.18 | 44.2×9.1 |
| TVVB | 36×0.75+(2×2)×0.75 | 30/0.18 | 62×10.0 |
| TVVB | 48×0.75+(2×2)×0.75 | 30/0.18 | 68.5×10.0 |
| TVVBG | 30×0.75 | 30/0.18 | 53×8.6 |
| TVVBG | 36×0.75 | 30/0.18 | 54.0×9.5 |
| TVVBG | 40×0.75 | 30/0.18 | 58×8.2 |
| TVVBG | 42×0.75 | 30/0.18 | 66.6×9.7 |
| TVVBG | 48×0.75 | 30/0.18 | 67.2×9.5 |
| TVVBG | 60×0.75 | 30/0.18 | 80.0×9.5 |
| TVVB | 30×0.75 | 30/0.18 | 44.2×9.1 |
| TVVB | 36×0.75 | 30/0.18 | 42.5×9.0 |
| TVVB | 40×0.75 | 30/0.18 | 5.25×9.0 |
| TVVB | 42×0.75 | 30/0.18 | 54.1×9.7 |
| TVVB | 48×0.75 | 30/0.18 | 58.0×9.6 |
Электрические Параметры
Стандарт Проводника: IEC VDE0295, КЛАСС 6
Минимальный Радиус Изгиба: 5-10 x внешний диаметр
Температура: от -15℃ до 70℃ （по запросу）
Нормальное Напряжение: 300/500V /450/750V
Испытательное Напряжение: 3500V-5000V
Макс. Сопротивление Проводника Постоянному Току При 20℃ (Ω/KM): 26
Мин. Сопротивление Изоляции Постоянному Току При 70℃ (MΩ/KM): 0.012
Преимущества: гибкий, огнестойкий, малодымный, без галогенов, хорошая передача данных, питание, сопротивление истиранию, сопротивление растяжению и т.д.
